9i9精品国产免费久久_日韩一级黄片免费观看_日韩一级av在线免费观看_国产精品亚洲欧美在线观高清_sm亚洲另类首页_艳妇乳肉豪妇荡乳AV无码福利_在线免费观看无码毛片_欧美涩涩全集免费观看_欧美少妇影视日本_在线人成免费播放视频

安徽省創(chuàng)新型/中小企業(yè)榮譽(yù)證書!/2024年6月26日 安徽省專精特新型/中小企業(yè)榮譽(yù)證書!/2024年8月9日 蚌埠隆華壓鑄機(jī)有限公司成立于1982年，2017年榮獲國家級“高新技術(shù)企業(yè)科技證書”！ 我公司積極響應(yīng)國家鼓勵(lì)“院地產(chǎn)學(xué)研合作”的偉大號召！我公司主動(dòng)與“中國科學(xué)院合肥物資科學(xué)研究院”*“蚌埠學(xué)院”等大院大所合作，共同研發(fā)“高速高精密AI壓鑄機(jī)”和“壓鑄機(jī)器人”2項(xiàng)重大科研項(xiàng)目。 該2項(xiàng)重大科研項(xiàng)目與2022年10月落地（研發(fā)生產(chǎn)成功），目前擁有完全自主的產(chǎn)品知識產(chǎn)權(quán)，國產(chǎn)化程度達(dá)到99%，產(chǎn)品性價(jià)比全球第一！ 該2項(xiàng)重大科研項(xiàng)目在研發(fā)生產(chǎn)中，相繼榮獲13項(xiàng)國家發(fā)明專利，93項(xiàng)國家實(shí)用新型專利，6項(xiàng)計(jì)算機(jī)軟件著作權(quán)證書，“安徽省首臺(tái)套重大技術(shù)裝備證書1項(xiàng)”，“安徽省新產(chǎn)品證書5項(xiàng)”，“國家知識產(chǎn)品貫標(biāo)證書1項(xiàng)”,“安徽省科技成果證書27項(xiàng)”“隆華商標(biāo)證書5項(xiàng)”，“歐盟CE證書2項(xiàng)/壓鑄機(jī)和機(jī)器人”，“人工智能冷室壓鑄機(jī)國標(biāo)起草單位”，等榮譽(yù)證書和發(fā)明專利。 “高速高精密AI壓鑄機(jī)”和“壓鑄機(jī)器人”2項(xiàng)重大科研項(xiàng)目研發(fā)生產(chǎn)成功，從根本上改變了世界對“高速高精密AI壓鑄機(jī)”和“壓鑄機(jī)器人”的認(rèn)知，2022年進(jìn)入全球市場之后，徹底撼動(dòng)國外壓鑄機(jī)和機(jī)器人生產(chǎn)廠家，該2項(xiàng)產(chǎn)品的研發(fā)生產(chǎn)成功，不僅可以降低國內(nèi)外壓鑄行業(yè)的生產(chǎn)和采購成本，為國家提高外匯儲(chǔ)備，還能提升民族品牌在國際市場上的競爭力做出巨大貢獻(xiàn)。 目前隆華壓鑄機(jī)已經(jīng)遠(yuǎn)銷32個(gè)國家地區(qū)/巴西，埃及 ，南非，越南，巴基斯坦，孟加拉 國，烏拉圭，印度，俄羅斯，哈薩 克斯坦，吉爾吉斯坦，塔吉克斯坦 ，烏克蘭，伊朗，伊拉克，朝鮮，厄瓜多爾,美國，韓國，阿爾 及利亞，中國臺(tái)灣省等國家及地區(qū)。 隆華“高速高精密AI壓鑄機(jī)”和“壓鑄機(jī)器人”，助力科技強(qiáng)國，讓世界愛上中國制造！”

壓鑄模具溫控（溫度控制）是指在壓鑄過程中，通過模具管路水冷、油溫加熱、噴涂等方式調(diào)節(jié)模溫度以確保生產(chǎn)過程中能夠得到質(zhì)量穩(wěn)定的鑄件。模具溫度的控制對壓鑄工藝非常關(guān)鍵，因?yàn)樗苯佑绊懼T件的質(zhì)量、模具壽命以及生產(chǎn)效率。 壓鑄模具溫控的主要目的是溫度場平衡。 1、鑄件質(zhì)量的穩(wěn)定：通過控制模具溫度，可以避免鑄件表面出現(xiàn)缺陷，例如冷紋、氣孔、裂紋等。溫度過低，鑄件表面可能會(huì)有冷紋，溫度過高則可能會(huì)導(dǎo)致縮孔、粘模等問題。 2、提高模具壽命：模具的溫度如果控制不當(dāng)，可能導(dǎo)致模具的熱應(yīng)力增加，加速模具的磨損和疲勞，從而縮短模具的使用壽命。 3、生產(chǎn)效率的提升：合理的模具溫度控制可以減少鑄件的冷卻時(shí)間，縮短生產(chǎn)周期，提高生產(chǎn)效率。 溫控方法： 1、模具加熱：在壓鑄開始前，模具通常需要預(yù)熱到合適的溫度。常見的加熱方式包括電加熱、油加熱、蒸汽加熱等。 2、模具冷卻：在生產(chǎn)過程中，模具可能會(huì)因?yàn)檫B續(xù)鑄造而過熱，這時(shí)需要通過冷卻手段將模具溫度控制在適當(dāng)范圍內(nèi)。常見的冷卻方式包括水冷、油冷、風(fēng)冷等。 3、恒溫控制設(shè)備：現(xiàn)代壓鑄機(jī)通常配備自動(dòng)溫控系統(tǒng)，通過傳感器實(shí)時(shí)監(jiān)測模具溫度，并自動(dòng)調(diào)節(jié)加熱或冷卻設(shè)備，模面溫差小于50℃，相同位置循環(huán)溫差小于10℃，以維持模具在設(shè)定的溫度范圍內(nèi)。 通過有效的壓鑄模具溫控，可以顯著提高產(chǎn)品的一致性，減少廢品率，同時(shí)延長模具的使用壽命。

壓鑄鋁合金熔煉是壓鑄生產(chǎn)過程中的一個(gè)重要工序, 熔煉工藝控制不嚴(yán), 會(huì)造成鋁(簡稱：Al)液含渣量及含氣量增多, 并且會(huì)使化學(xué)成分產(chǎn)生變化, 導(dǎo)致鑄件產(chǎn)生針孔、氧化夾渣、縮松和化學(xué)成分不合格, 影響鑄件品質(zhì)。 壓鑄鋁合金在熔煉過程中容易吸氣氧化, 在連續(xù)熔化過程中, 會(huì)在Al液表面及內(nèi)部產(chǎn)生氧化夾渣。熔煉原料分為Al錠和回爐料, 回爐料含渣量高于Al錠, 熔煉后Al液內(nèi)氧化渣會(huì)相應(yīng)增加。氧化渣容易被Al液內(nèi)的氣體吸附, 造成氣體不易從Al液中析出。由于Al液中氣體及氧化夾雜的存在, 導(dǎo)致在壓鑄件中產(chǎn)生縮孔、氣孔、夾渣等缺陷。 優(yōu)質(zhì)的Al液應(yīng)具有化學(xué)成分合格、氣體及氧化夾雜物含量低、鑄造性能良好、鑄件力學(xué)性能符合要求等特點(diǎn)。從熔煉過程中影響Al液質(zhì)量的主要環(huán)節(jié)入手, 通過對各個(gè)環(huán)節(jié)工藝的效果進(jìn)行試驗(yàn), 確定各個(gè)熔煉環(huán)節(jié)最佳的工藝參數(shù), 有效提高Al液品質(zhì), 從而滿足壓鑄件的生產(chǎn)需求。Al液中存在的夾雜物種類很多, 除了爐體本身材料脫落外, 大部分來源于回爐料?；貭t料在放置及熔化過程中會(huì)形成氧化鋁、氧化鎂等氧化物夾雜物。 由于回爐料不能做到絕對清潔, 同時(shí)澆口、不合格壓鑄件等表面會(huì)粘附油狀物且比較潮濕, 在熔化過程中, 會(huì)產(chǎn)生大量煙氣、水氣, 這是氫氣的主要來源。經(jīng)對同一爐內(nèi)熔煉前Al錠及鑄造后回爐料密度測試及金相分析 , 發(fā)現(xiàn)回爐料內(nèi)氫含量及夾雜物明顯增多。 結(jié)論： (1) 在鋁合金熔煉過程中需對回爐料進(jìn)行明確分類;對內(nèi)部組織要求致密且有氣密性要求的鑄件, 回爐料配比控制在30%以內(nèi), 普通鑄件回爐料的配比可放寬至40%。 (2) Al液熔煉溫度保持在720～750℃可減少Al液的吸氣。 (3) 為保證精煉除氣效果, 鋁合金精煉除氣時(shí)間不得短于8min。 (4) ADC12鋁合金中Fe含量應(yīng)控制在0.70%～0.85%。

壓鑄模具），并在壓力下成形和凝固而獲得鑄件。壓鑄件尺寸精度高，一般相當(dāng)于

壓鑄機(jī)的標(biāo)準(zhǔn)參數(shù)表通常包括各種技術(shù)參數(shù)和性能指標(biāo)，這些參數(shù)表可以根據(jù)壓鑄機(jī)的類型（冷室壓鑄機(jī)、熱室壓鑄機(jī)等）、壓鑄機(jī)的規(guī)格和制造商的要求而有所不同。以下是一般壓鑄機(jī)可能包含的標(biāo)準(zhǔn)參數(shù)：  1.機(jī)器類型： 冷室壓鑄機(jī)、熱室壓鑄機(jī)等。  2.鎖模力（閉合力）： 表示壓鑄機(jī)鎖模時(shí)施加的最大力量。通常以噸（ton）為單位。  3.射出力： 表示注射系統(tǒng)推動(dòng)金屬或塑料材料充填模具所施加的力量。通常以噸（ton）為單位。  4.射出重量（最大）： 表示一次射出所用的金屬或塑料的最大重量。  5.射出速度： 表示金屬或塑料材料進(jìn)入模具的速度。通常以毫米/秒（mm/s）或毫米/秒（inch/s）為單位。  6.模具厚度（最大/最?。?表示可以容納的最大和最小模具厚度。  7.模具開合行程： 表示模具在開合過程中的最大行程。通常以毫米（mm）或英寸（inch）為單位。  8.冷卻系統(tǒng)： 包括冷卻水或油系統(tǒng)，用于控制壓鑄模具的溫度。  9.加熱功率： 指加熱單元或加熱系統(tǒng)的功率需求。通常以千瓦（kW）為單位。  10.控制系統(tǒng)： 涉及壓鑄機(jī)的自動(dòng)化和控制功能，包括PLC控制器和觸摸屏等。  11.液壓系統(tǒng)： 液壓系統(tǒng)的最大工作壓力和液壓泵的流量。  12.操作方式： 手動(dòng)、半自動(dòng)或全自動(dòng)操作模式。  13.安全裝置： 如安全門、緊急停止按鈕、防護(hù)罩等安全設(shè)施。  14.外形尺寸： 壓鑄機(jī)的整體尺寸，包括長度、寬度、高度等。  15.重量： 壓鑄機(jī)的重量，通常以公斤（kg）或磅（lb）為單位。 這些參數(shù)表格可以根據(jù)具體的壓鑄機(jī)型號和制造商而有所不同，用于幫助用戶了解和選擇適合其生產(chǎn)需求的壓鑄設(shè)備。

鑄件缺陷種類繁多，產(chǎn)生缺陷的原因也十分復(fù)雜。因此，分析鑄件缺陷產(chǎn)生的原因時(shí)，要從具體情況出發(fā)，根據(jù)缺陷的特征、位置、采用的工藝和所用型砂等因素，進(jìn)行綜合分析，然后采取相應(yīng)的技術(shù)措施，防止和消除缺陷。 1. 澆不到 鑄件局部有殘缺、常出現(xiàn)在薄壁部位、離澆道最遠(yuǎn)部位或鑄件上部。殘缺的邊角圓滑光亮不粘砂。 產(chǎn)生原因： 澆注溫度低、澆注速度太慢或斷續(xù)澆注； 橫澆道、內(nèi)澆道截面積小； 鐵水成分中碳、硅含量過低； 型砂中水分、煤粉含量過多，發(fā)氣量大，或含泥量太高，透氣性不良； 上砂型高度不夠，鐵水壓力不足。 防止方法： 提高澆注溫度、加快澆注速度，防止斷續(xù)澆注； 加大橫澆道和內(nèi)澆道的截面積； 調(diào)整爐后配料，適當(dāng)提高碳、硅含量； 鑄型中加強(qiáng)排氣，減少型砂中的煤粉，有機(jī)物加入量； 增加上砂箱高度。 2. 未澆滿 鑄件上部殘缺，直澆道中鐵水的水平面與鑄件的鐵水水平面相平，邊部略呈圓形。 產(chǎn)生原因： 澆包中鐵水量不夠； 澆道狹小，澆注速度又過快，當(dāng)鐵水從澆口杯外溢時(shí)，操作者誤認(rèn)為鑄型已經(jīng)充滿，停澆過早。 防止方法： 正確估計(jì)澆包中的鐵水量； 對澆道狹小的鑄型，適當(dāng)放慢澆注速度，保證鑄型充滿。 3. 損傷 鑄件損傷斷缺。 產(chǎn)生原因： 鑄件落砂過于劇烈，或在搬運(yùn)過程中鑄件受到?jīng)_撞而損壞； 滾筒清理時(shí)，鑄件裝料不當(dāng)，鑄件的薄弱部分在翻滾時(shí)被碰斷； 冒口、冒口頸截面尺寸過大；冒口頸沒有做出敲斷面（ 凹槽）?；蚯贸凉裁翱诘姆椒ú徽_，使鑄件本體損傷缺肉。 防止方法： 鑄件在落砂清理和搬運(yùn)時(shí)，注意避免各種形式的過度沖撞、振擊，避免不合理的丟放； 滾筒清理時(shí)嚴(yán)格按工藝規(guī)程和要求進(jìn)行操作； 修改冒口和冒口頸尺寸，做出冒口頸敲斷面，正確掌握打澆冒口的方向。 4. 粘砂和表面粗糙 粘砂是一種鑄件表面缺陷，表現(xiàn)為鑄件表面粘附著難以清除的砂粒；如鑄件經(jīng)清除砂粒后出現(xiàn)凹凸不平的不光滑表面，稱表面粗糙。 產(chǎn)生原因： 砂粒太粗、砂型緊實(shí)度不夠； 型砂中水分太高，使型砂不易緊實(shí)； 澆注速度太快、壓力過大、溫度過高； 型砂中煤粉太少； 模板烘溫過高，導(dǎo)致表面型砂干枯；或模板烘溫過低，型砂粘附在模板上。 防止方法： 在透氣性足夠的情況下，使用較細(xì)原砂，并適當(dāng)提高型砂緊實(shí)度； 保證型砂中穩(wěn)定的有效煤粉含量； 嚴(yán)格控制砂水分； 改進(jìn)澆注系統(tǒng)，改進(jìn)澆注操作、降低澆注溫度； 控制模板烘烤溫度，一般與型砂溫度相等或略高。 5. 砂眼 在鑄件內(nèi)部或表面充塞有型砂的孔眼。 產(chǎn)生原因：型砂表面強(qiáng)度不夠； 模樣上無圓角或拔模斜度小導(dǎo)致鉤砂、鑄型損壞后沒修理或沒修理好就合箱； 砂型在澆注前放置時(shí)間過長，風(fēng)干后表面強(qiáng)度降低； 鑄型在合箱時(shí)或搬運(yùn)過程中損壞； 合箱時(shí)型內(nèi)浮砂未清除干凈，合箱后澆口杯沒蓋好，碎砂掉進(jìn)鑄型。 防止方法： 提高型砂中粘士含量、及時(shí)補(bǔ)加新砂，提高型砂表面強(qiáng)度； 模樣光潔度要高，并合理做出拔模斜度和鑄造圓角。損壞的鑄型要修好后再合箱； 縮短澆注前砂型的放置時(shí)間； 合箱或搬運(yùn)鑄型時(shí)要小心，避免損壞或掉入砂型腔砂粒； 合箱前清除型內(nèi)浮砂，并蓋好澆口。 6. 披縫和脹砂 披縫常出現(xiàn)在鑄件分型面處，是垂直于鑄件表面，且厚薄不均勻的薄片狀金屬突起物。脹砂是鑄件內(nèi)、外表面局部脹大，形成不規(guī)則的瘤狀金屬突起物。 產(chǎn)生原因： 緊實(shí)度不夠或不勻； 面砂強(qiáng)度不夠、或型砂水分過高； 液態(tài)金屬壓頭過大、澆注速度太快。 防止方法： 提高鑄型緊實(shí)度、避免局部過松； 調(diào)整混砂工藝、控制水分，提高型砂強(qiáng)度； 降低液態(tài)金屬的壓頭、降低澆注速度。 7. 抬箱 鑄件在分型面處有大面積的披縫，使鑄型外形尺寸發(fā)生變化。抬箱過大，造成跑火——鐵水自分型面外溢，嚴(yán)重時(shí)造成澆不足缺陷。 產(chǎn)生原因：砂箱未緊固、壓鐵質(zhì)量不夠或去除壓鐵過早； 澆注過快，沖擊力過大； 模板翅曲。 防止方法：增加壓鐵重量，特鐵水凝固后再去除壓鐵； 降低澆包位置，降低澆注速度； 修正模板。 8. 掉砂 鑄件表面上出現(xiàn)的塊狀金屬突起物，其外形與掉落的砂塊很相似。在鑄件其它部位，則往往出現(xiàn)砂眼或殘缺。 產(chǎn)生原因： 模樣上有深而小的凹槽，同于結(jié)構(gòu)特征或拔模斜度小，起模時(shí)將砂型帶壞或震裂； 緊實(shí)度不勻，鑄型局部強(qiáng)度不足； 合箱、搬運(yùn)鑄型時(shí)，不小心使鑄型局部砂塊掉落。 防止方法： 模樣拔模斜度要合適、表面光潔； 鑄型緊實(shí)度高且均勻； 合箱、搬運(yùn)過程中，操作小心。 9. 錯(cuò)型（錯(cuò)箱） 鑄件的一部分與另一部分在分型面的接縫處錯(cuò)開，發(fā)生相對位移，使鑄件外形與圖紙不相符合。 產(chǎn)生原因： 模樣制作不良，上下模沒有對準(zhǔn)或模樣變形； 砂箱或模板定位不準(zhǔn)確，或定位銷松動(dòng)； 擠壓造型機(jī)上零件磨損，例如正壓板下襯板、反壓板軸承的磨損等； 澆注時(shí)用的套箱變形，搬運(yùn)、圍箱時(shí)不注意，使上下鑄型發(fā)生位移。 防止方法： 加強(qiáng)模板的檢查和修理； 經(jīng)常檢查砂箱、模板的定位銷及銷孔、并合理地安裝； 檢查擠壓造型機(jī)的有關(guān)零件，及時(shí)調(diào)整，磨損大的要更換； 定期對套箱整形。脫箱后的鑄型在搬運(yùn)時(shí)要小心。在面澆注的砂型，應(yīng)該做一排砂型圍一排。 10. 灰口和麻點(diǎn) 鑄件斷口呈灰黑色或出現(xiàn)黑色小點(diǎn)，中心部位較多，邊部較少，金相觀察可見到片狀石墨。 產(chǎn)生原因： 鐵水化學(xué)成分不合要求，碳、硅含量過高； 爐前孕育的鉍加入澆包內(nèi)過早或過遲，或是鉍量不足。 防止方法： 正確選擇化學(xué)成分，合理配料，使鐵水中碳、硅量在規(guī)定范圍內(nèi)； 增加鉍的加入量并嚴(yán)格爐前孕育工藝。 11. 裂紋（熱裂、冷裂） 鑄件外部或內(nèi)部有穿透或不穿透的裂紋。熱裂時(shí)帶有暗色或黑色的氧化表面斷口外形曲折。冷裂是較干凈的脆性裂紋，斷口較平，具有金屬光澤或輕微的氧化色澤。 產(chǎn)生原因： 鐵水中碳、硅含苞欲放量過低，含硫量過高； 澆注溫度過高； 冒口頸過大、過短，造成局部過熱嚴(yán)重，或重口太小，補(bǔ)縮不好； 鑄件在清理、運(yùn)輸過程中，受沖擊過大。 防止方法： 控制鐵水化學(xué)成分在規(guī)定的范圍內(nèi)； 降低澆注溫度； 合理設(shè)計(jì)冒口系統(tǒng)； 鑄件在清理、運(yùn)輸過程中避免過度沖擊。 12. 氣孔 氣孔的孔壁光滑明亮，形狀有圓形、梨形和針狀，孔的尺寸有大有小，產(chǎn)生在鑄件表面或內(nèi)部。鑄件內(nèi)部的氣孔在敲碎后或機(jī)械加工時(shí)才能被發(fā)現(xiàn)。 產(chǎn)生原因： 小爐料潮濕、銹蝕嚴(yán)重或帶有油污，使鐵水含氣量太多、氧化嚴(yán)重； 出鐵孔、出鐵槽、爐襯、澆包襯未洪干； 澆注溫度較低，使氣體來不及上浮和逸出； 爐料中含鋁量較高，易造成氫氣孔； 砂型透氣性不好、型砂水分高、含煤粉或有機(jī)物較多，使?jié)沧r(shí)產(chǎn)生大量氣體且不易排出。 防止方法： 爐料要妥善管理，表面要清潔； 爐缸、前爐、出鐵口、出鐵槽、澆包必須烘干； 提高澆注溫度； 不使用鋁量過高的廢鋼； 適當(dāng)降低型砂的水分、控制煤粉加入量，扎通氣孔等。 13. 縮松、疏松 分散、細(xì)小的縮孔，帶有樹枝關(guān)結(jié)晶的稱縮松，比縮松更細(xì)小的稱疏松。常出現(xiàn)在熱世部位。 產(chǎn)生原因： 鐵水中碳、硅含量過低，收縮大； 澆注速度太快、澆注溫度過高，使得液態(tài)收縮大； 澆注系統(tǒng)、冒口設(shè)計(jì)不當(dāng)，無法實(shí)現(xiàn)順序凝固； 冒口太小，補(bǔ)縮不充分。 防止方法： 控制鐵水的化學(xué)成分在規(guī)定范圍內(nèi)； 降低澆注速度和澆注溫度； 改進(jìn)澆冒口系統(tǒng)，利用順序凝固； 加大冒口體積，保證充分補(bǔ)縮。 14. 反白口 鑄件斷口內(nèi)部出現(xiàn)白口組織，邊緣部分出現(xiàn)灰口。 產(chǎn)生原因： 碳、硅含量較高的鐵水，含氫量過高...

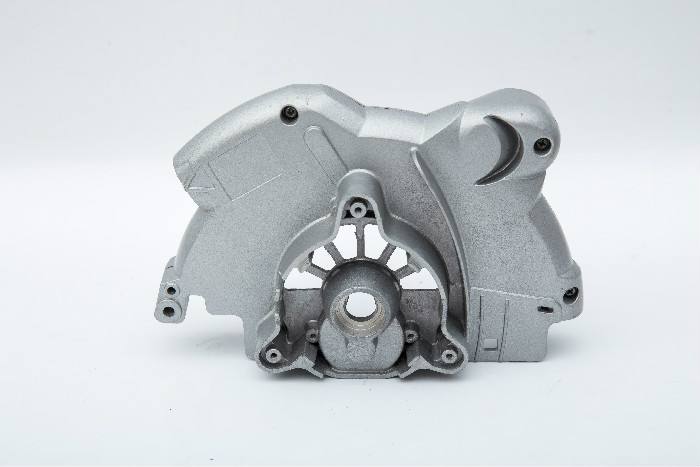

摩托車配件壓鑄機(jī)具有一些特點(diǎn)，這些特點(diǎn)使其在摩托車配件制造過程中得到廣泛應(yīng)用。以下是摩托車配件壓鑄機(jī)的主要特點(diǎn)： 1.高效生產(chǎn)： 壓鑄機(jī)能夠以高速和高效率生產(chǎn)復(fù)雜形狀的零件。對于摩托車配件來說，如發(fā)動(dòng)機(jī)外殼、剎車部件、車架連接件等，這種高效生產(chǎn)能力非常重要，可以快速滿足市場需求。 2.精密復(fù)雜性能： 壓鑄技術(shù)可以生產(chǎn)精密度高、尺寸穩(wěn)定的零件，這對于確保摩托車配件的精準(zhǔn)裝配和性能至關(guān)重要。通過壓鑄，可以實(shí)現(xiàn)復(fù)雜形狀和精細(xì)結(jié)構(gòu)的一體成型，減少裝配工序和提高產(chǎn)品質(zhì)量。 3.材料選擇廣泛： 摩托車配件通常要求具備良好的強(qiáng)度、耐磨性和輕量化，壓鑄機(jī)可以使用多種金屬合金，如鋁合金、鎂合金、鋅合金等，以滿足不同配件的特定要求。 4.節(jié)約材料成本： 壓鑄技術(shù)可以有效利用材料，減少廢料和能耗，從而降低生產(chǎn)成本。在摩托車配件的生產(chǎn)中，節(jié)約材料成本是一個(gè)重要考慮因素。 5.一體成型優(yōu)勢： 壓鑄能夠?qū)崿F(xiàn)復(fù)雜零件的一體成型，減少了焊接和裝配工序，提高了產(chǎn)品的整體強(qiáng)度和穩(wěn)定性。對于摩托車配件而言，一體成型的優(yōu)勢可以提升整車的安全性和可靠性。 6.高度自動(dòng)化和可控性： 現(xiàn)代壓鑄機(jī)通常配備先進(jìn)的自動(dòng)化控制系統(tǒng)，能夠精確控制壓鑄過程中的參數(shù)，確保零件質(zhì)量和穩(wěn)定性。這種高度自動(dòng)化的特點(diǎn)使得生產(chǎn)過程更加可靠和高效。 綜上所述，摩托車配件壓鑄機(jī)以其高效生產(chǎn)、精密復(fù)雜性能、材料選擇廣泛、節(jié)約成本等特點(diǎn)，成為摩托車配件制造中的重要工藝裝備，能夠滿足市場對高質(zhì)量和高性能配件的需求。

冷室壓鑄機(jī)主要適用于高熔點(diǎn)金屬的壓鑄，這些金屬通常是具有較高熔點(diǎn)和良好的流動(dòng)性能，適合在冷室壓鑄機(jī)中進(jìn)行穩(wěn)定的壓鑄過程。一般來說，冷室壓鑄機(jī)可以用來壓鑄以下幾類金屬： 鋁合金： 鋁是冷室壓鑄機(jī)最常用的金屬。鋁合金具有較低的熔點(diǎn)、良好的流動(dòng)性和加工性能，適合在冷室壓鑄機(jī)中進(jìn)行高效的壓鑄生產(chǎn)。常見的鋁合金包括ADC12、A380等。 鎂合金： 鎂合金因其低密度、高強(qiáng)度和良好的機(jī)械性能，在某些特定應(yīng)用中也可以使用冷室壓鑄機(jī)進(jìn)行壓鑄。常見的鎂合金有AZ91D等。 銅合金： 銅合金通常具有較高的熔點(diǎn)和較差的流動(dòng)性，但某些銅合金如黃銅和錫青銅在一些特殊的冷室壓鑄機(jī)上也可以壓鑄。 其他高熔點(diǎn)合金： 一些具有高熔點(diǎn)的合金，如鋅合金在適當(dāng)?shù)睦涫覊鸿T機(jī)中也可以進(jìn)行壓鑄。 冷室壓鑄機(jī)的工作原理是在一個(gè)分離的熔化室中將金屬加熱至熔化，然后通過壓力將熔融金屬充入模具中形成零件。由于這種類型的機(jī)器的特性，它能夠處理高熔點(diǎn)金屬并保持穩(wěn)定的操作溫度，從而適合用于上述幾類金屬的壓鑄生產(chǎn)。
